電子焊接技術：虛焊與假焊的成因與解決方案

隨著電子技術步入飛速發展的新時代，電子元器件正以前所未有的速度向小型化、微型化邁進，BGA封裝技術及高密度間距芯片的應用遍地開花。這一趨勢對電子焊接技術提出了更加嚴格的考驗。在SMT（表面貼裝技術）生產線中，虛焊與假焊問題猶如一道難以逾越的坎，它們不僅影響產品的性能，還可能規避ICT（在線測試）和FCT（功能測試）的檢測，最終流向市場，對品牌信譽構成嚴重威脅。現在，讓綠志島帶大家一同深入剖析虛焊與假焊的根源，并探尋有效的解決方案。

SMT與DIP焊接中虛焊與假焊的根源剖析

1. 元件焊錫性能缺陷：元件本身，包括功能模塊，若焊錫性能不佳，將直接影響焊接的牢固性。

2. PCB焊錫性能問題：PCB板自身的焊錫性能若存在瑕疵，同樣會誘發虛焊現象。

3. 共面性缺失：元件與PCB板之間的平面度不佳，會干擾焊錫的均勻分布，從而引發虛焊。

4. 錫膏性能不足：錫膏的質量不達標或發生變質，將嚴重影響焊接的可靠性。

5. 工藝控制失誤：焊接過程中的溫度、時間、壓力等參數的精確控制至關重要，任何失誤都可能導致虛焊。

虛焊與假焊的定義及深層原因

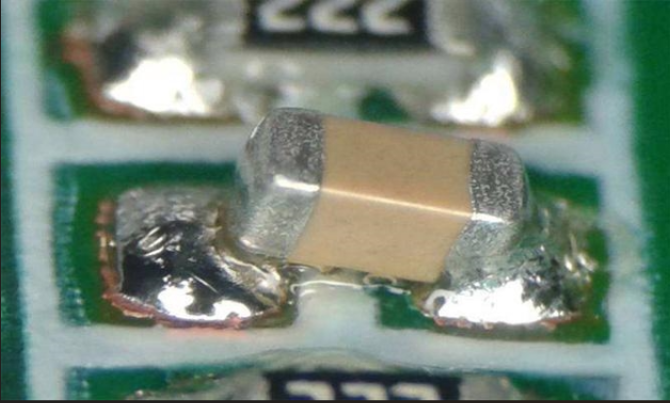

• 虛焊：元件引腳、焊端或PCB焊盤上的焊錫未能充分潤濕，潤濕角大于90°，導致接觸不良，時而通電時而斷路。這通常源于焊錫未能完全覆蓋引腳、焊端或焊盤。

• 假焊：從外觀上看，元件引腳、焊端上的焊錫似乎良好，形成了看似完美的焊點，但實際上焊點內部焊錫與PCB焊盤之間并未形成真正的連接。當焊點受到外力時，容易從焊盤上脫落。

更為深層次的成因包括：

• 元件焊端、引腳、PCB焊盤受到氧化或污染，降低了可焊性。

• 焊點位置被氧化物等雜質污染，導致焊錫難以附著。

• 焊端金屬電極的附著力不佳，或在焊接過程中發生脫帽現象。

• 元件/焊盤的熱容較大，導致焊接溫度未能達到要求，焊錫未能充分熔化。

• 助焊劑的選擇不當、活性不足或已失效，影響焊點的潤濕性。

虛焊的解決方案與策略

1. 優化焊盤設計：確保焊盤上無通孔，避免焊錫流失；同時，焊盤的間距和面積需符合標準，必要時進行更正設計。

2. 處理PCB板氧化問題：使用橡皮擦去氧化層，恢復焊盤的亮度；若PCB板受潮，可放入干燥箱進行烘干處理；對于油漬、汗?jié)n等污染，應使用無水乙醇進行清洗。

3. 補足錫膏量：在印刷錫膏后，若錫膏被刮蹭導致焊盤上的錫膏量減少，應及時進行補足，確保焊錫的充分覆蓋。

4. 確保SMD元件的質量：選用質量可靠、未過期、無氧化、無變形的SMD元件，以降低虛焊的風險。

綜上所述，虛焊與假焊是電子焊接領域中的棘手問題。通過深入了解其根源并采取有效的解決方案，我們可以顯著提升焊接質量，確保產品的穩定性和可靠性，為品牌的持續發展奠定堅實基礎。
