PCBA導通孔藏錫導致錫珠產生的問題與解決方法

在大多數smt貼片廠中，正在進行PCBA加工的噴錫板通常都會遇到一個問題，那就是噴錫板導孔藏錫的現象，這個現象會引發那些不良呢？今天綠志島來和大家聊一聊關于噴錫板藏錫的問題。

噴錫板藏錫的具體表現：

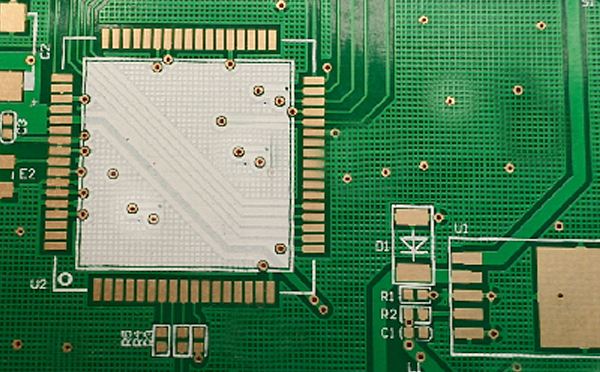

關于噴錫板，非塞孔的導通孔內部通常會藏錫，具體表現為導通孔不透光，藏錫所引發的最直觀危害就是它可能會在中途掉出來黏附在焊盤上，形成錫珠，影響錫膏的印刷質量。形成錫珠后，錫珠還有可能飛出來，對可靠性構成影響，導致更大的危害出現。

噴錫板藏錫的具體解決方法：

藏錫現象是否構成了危害，取決于孔盤環寬。如果非阻焊焊盤環寬尺寸在0.08mm以內，進行回流焊接時通孔內所藏錫膏便不會飛出來形成錫珠，因此也不會對錫膏印刷構成危害，但是如果焊盤環寬尺寸比較大，就會有很大概率跑出來形成錫珠。

所以，具體如何解決問題取決于噴錫板上通孔的大小，如果采用開小窗阻焊的孔，一般不會形成錫珠現象；開小窗阻焊的孔，如果內藏錫膏，最壞的情況就是從孔內跑到孔口內，減孔口封住，但通常不會形成錫珠現象。

而開大窗阻焊的孔一般就很容易發生錫珠現象了，因此建議阻焊開窗的直徑不超過孔徑加0.08mm，最好的話推薦塞孔設計。
